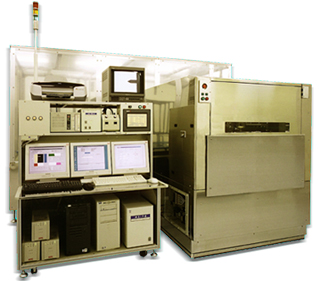

AS-7B-L由测量部、避震台、X-Y平台、PC、控制单元、平台控制器以及
表面观察用光学显微镜、彩色显示器、打印机等构成。
1.对应基板尺寸: Max 400*500mm,t0.5-1.1mm
2.测量模式: 接触AFM、AC-AFM、LFM(FFM)
3.最大扫描范围: XY=120*120μm,Z=9μm
4.分辨力: XY=2nm,Z=0.15nm
5.噪声电平: <0.5nmRMS (在振动条件良好的设置环境下)
6.XY平台: 分辨力1μm/step ; 精度 30μm/500mm
7.光学显微镜: 显示倍率 120-900倍(9”显示器)。
同轴落射照明:卤素灯光源,光纤导入
8.激光规格: 波长 670nm,输出功率 1mW以下(Class 2 JIS安全基准)
9.避震台: 空气弹簧方式3轴方向避震台,具有自动水平功能
10.隔音盖板: 电控气缸进行测定部全面上部盖板的开闭
